Vedettävät Kaasujouset

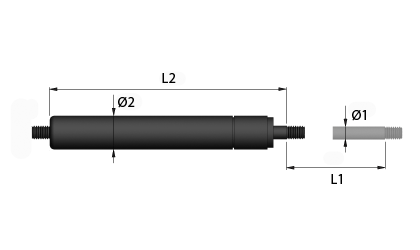

Tekninen piirustus - Vedettävät Kaasujouset

Vedettävät kaasujouset toimivat päinvastoin kuin normaalit "puristus"kaasujouset. Männänvarsi on kuormittamattomassa tilassa sylinterin sisällä. Kun männänvarsi on kuormitettuna ja vedettynä ulos, jousen voima vetää männänvarren takaisin sylinteriin.

Putki on maalattu mustaksi ja varressa on korroosionestokäsittely, jota kutsutaan nimellä Nitrider.

Tätä sarjaa ei ole varastossa ruostumattomasta teräksestä valmistettuna, mutta sitä on mahdollista tilata.

Suuri päätysovitteidemme valikoima soveltuu myös vedettävissä kaasujousissa käytettäväksi. Älä koskaan käytä muovisia päätysovitteita kaasujousissa!

Materiaalí

Sylinteri ja männänvarsi: Sylinteri on maalattu himmeällä mustalla maalilla, ja mäntä on saanut Plasma Nitrider käsittelyn, joka tekee pinnasta hyvin kulutusta kestävän ja antaa parhaan ruosteeneston.
Käsittely ei kuitenkaan voi korvata erityistä ruostumattomasta teräksestä valmistettua kaasujousta.

Öljy: Öljy on tavallinen voiteluöljy, mutta sitä ei ole hyväksytty elintarvikekäyttöön. Voimme toimittaa elintarvikekäyttöön soveltuvat kaasujouset. Ota meihin yhteyttä, jos tarvitset tällaisen ratkaisun.

Kaasu: Kaasu on typpikaasua.

Ruostumattomasta teräksestä valmistettu versio

Tätä sarjaa ei ole varastossa ruostumattomasta teräksestä valmistettuna, mutta sitä on mahdollista tilata.

Asennus ja käyttö

Vedettävät kaasujouset sisältävät voiteluaineena öljyn sijaan erikoisrasvaa. Tällainen voitelu varmistaa, että stefat jne. pysyvät voideltuina säilytyksen ja asennuksen aikana.

Suositellaan, että vedettävät kaasujouset asennetaan männänvarsi käännettynä ylöspäin.

Rajaa
Listausvalinnat
Ø1 - Mäntä halkaisija (mm)
Ø2 - Sylinterin halkaisija (mm)
L1 - Iskupituus (mm)
L2 - Kuormitta. pit. kiert. välillä (mm)
F - Voima (N)
G - Kierteillä (M)

Tuotteet 1-10 / 186

Sivu
per sivu
Aseta laskevaan järjestykseen
Ø1
Mäntä halkaisija (mm)
Ø2
Sylinterin halkaisija (mm)
L1
Iskupituus (mm)
F
Voima (N)
L2
Kuormitta. pit. kiert. välillä (mm)
G
Kierteillä (M)
Tuotenro Tekninen piirustus Vertaa Lue lisää Lisää ostoskoriin Varasto 3D CAD
8,00 22,00 20,00 100,00 100,00 6,00 TGF-8-20-100 TGF-8-20-100 4
8,00 22,00 20,00 150,00 100,00 6,00 TGF-8-20-150 TGF-8-20-150 16
8,00 22,00 20,00 200,00 100,00 6,00 TGF-8-20-200 TGF-8-20-200 5
8,00 22,00 20,00 250,00 100,00 6,00 TGF-8-20-250 TGF-8-20-250 6
8,00 22,00 20,00 300,00 100,00 6,00 TGF-8-20-300 TGF-8-20-300 6
8,00 22,00 20,00 350,00 100,00 6,00 TGF-8-20-350 TGF-8-20-350 5
8,00 22,00 20,00 400,00 100,00 6,00 TGF-8-20-400 TGF-8-20-400 4
8,00 22,00 20,00 450,00 100,00 6,00 TGF-8-20-450 TGF-8-20-450 4
8,00 22,00 20,00 500,00 100,00 6,00 TGF-8-20-500 TGF-8-20-500 10
8,00 22,00 20,00 600,00 100,00 6,00 TGF-8-20-600 TGF-8-20-600 3
  1. TGF-8-20-100
    Varastossa: 4
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 100,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  2. TGF-8-20-150
    Varastossa: 16
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 150,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  3. TGF-8-20-200
    Varastossa: 5
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 200,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  4. TGF-8-20-250
    Varastossa: 6
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 250,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  5. TGF-8-20-300
    Varastossa: 6
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 300,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  6. TGF-8-20-350
    Varastossa: 5
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 350,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  7. TGF-8-20-400
    Varastossa: 4
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 400,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  8. TGF-8-20-450
    Varastossa: 4
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 450,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  9. TGF-8-20-500
    Varastossa: 10
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 500,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
  10. TGF-8-20-600
    Varastossa: 3
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    L1 - Iskupituus (mm) 20,00
    F - Voima (N) 600,00
    L2 - Kuormitta. pit. kiert. välillä (mm) 100,00
    G - Kierteillä (M) 6,00
