Vakiovoimajouset metallikotelossa

Tekninen piirustus - Vakiovoimajouset metallikotelossa
Koteloidut vakiovoimajouset voidaan sisällyttää suoraan rakenteeseen.Tämäntyyppiset vakiovoimajouset on valmistettu ruostumattomista teräsliuskoista (tyyppi 301), ja jousi säilyttää tasaisen voiman koko venymismatkallaan. Vaadittavaa jousen kireyttä voidaan nostaa tai laskea kiertämällä säätöyksikköä myötä- tai vastapäivään.
Rajaa
Listausvalinnat
F - Asennussuunta
Min - Min. Säätövoima (Kg)
Maks - Maks. Säätövoima (Kg)

Tuotteet 1-10 / 18

Sivu
per sivu
Aseta laskevaan järjestykseen
F
Asennussuunta
Min
Min. Säätövoima (Kg)
Maks
Maks. Säätövoima (Kg)
E
Venymä (mm)
Tuotenro Tekninen piirustus Vertaa Lue lisää 3D CAD Varasto Näytä hinnat - Lisää ostoskoriin
Oikealle 0,9 1,8 990 KF100 KF100 8
Vasemmalle 0,9 1,8 990 KF101 KF101 10
Oikealle 1,3 2,2 990 KF102 KF102 16
Vasemmalle 1,3 2,2 990 KF103 KF103 1
Oikealle 1,8 3,0 990 KF104 KF104 8
Vasemmalle 1,8 3,0 990 KF105 KF105 5
Oikealle 2,2 3,6 990 KF106 KF106 5
Vasemmalle 2,2 3,6 990 KF107 KF107 3
Oikealle 3,0 4,0 990 KF108 KF108 7
Vasemmalle 3,0 4,3 990 KF109 KF109 3
  1. KF100
    Varastossa: 8
    F - Asennussuunta Oikealle
    Min - Min. Säätövoima (Kg) 0,9
    Maks - Maks. Säätövoima (Kg) 1,8
    E - Venymä (mm) 990
  2. KF101
    Varastossa: 10
    F - Asennussuunta Vasemmalle
    Min - Min. Säätövoima (Kg) 0,9
    Maks - Maks. Säätövoima (Kg) 1,8
    E - Venymä (mm) 990
  3. KF102
    Varastossa: 16
    F - Asennussuunta Oikealle
    Min - Min. Säätövoima (Kg) 1,3
    Maks - Maks. Säätövoima (Kg) 2,2
    E - Venymä (mm) 990
  4. KF103
    Varastossa: 1
    F - Asennussuunta Vasemmalle
    Min - Min. Säätövoima (Kg) 1,3
    Maks - Maks. Säätövoima (Kg) 2,2
    E - Venymä (mm) 990
  5. KF104
    Varastossa: 8
    F - Asennussuunta Oikealle
    Min - Min. Säätövoima (Kg) 1,8
    Maks - Maks. Säätövoima (Kg) 3,0
    E - Venymä (mm) 990
  6. KF105
    Varastossa: 5
    F - Asennussuunta Vasemmalle
    Min - Min. Säätövoima (Kg) 1,8
    Maks - Maks. Säätövoima (Kg) 3,0
    E - Venymä (mm) 990
  7. KF106
    Varastossa: 5
    F - Asennussuunta Oikealle
    Min - Min. Säätövoima (Kg) 2,2
    Maks - Maks. Säätövoima (Kg) 3,6
    E - Venymä (mm) 990
  8. KF107
    Varastossa: 3
    F - Asennussuunta Vasemmalle
    Min - Min. Säätövoima (Kg) 2,2
    Maks - Maks. Säätövoima (Kg) 3,6
    E - Venymä (mm) 990
  9. KF108
    Varastossa: 7
    F - Asennussuunta Oikealle
    Min - Min. Säätövoima (Kg) 3,0
    Maks - Maks. Säätövoima (Kg) 4,0
    E - Venymä (mm) 990
  10. KF109
    Varastossa: 3
    F - Asennussuunta Vasemmalle
    Min - Min. Säätövoima (Kg) 3,0
    Maks - Maks. Säätövoima (Kg) 4,3
    E - Venymä (mm) 990

Tuotteet 1-10 / 18

Sivu
per sivu
Aseta laskevaan järjestykseen
Materiaalí

Ruostumaton nauha galvanoidussa kotelossa.

Kuvaus

SODEMANN INDUSTRIFJEDRE A/S tarjoaa säädettäviä, kompakteja, edullisia ja erityisen käteviä vakiovoimajousia. Vakiovoimajousi valmistetaan galvanoidusta kotelosta ruostumattomasta vetonauhasta.

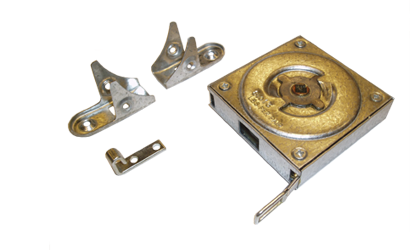

Mukana tulevat asennuskiinnikkeet. Kotelon mitat ovat 84mm * 84mm * 25mm

Keskireiän mitat ovat 6,9 mm x 6,9 mm x 20mm.

Liikkuvuus

Kaikissa jousissa suurin vedettävä pituus on 990mm

Kiertosuunta

Varastonro "KF100" = oikeakätinen versio
Varastonro "KF101" = vasenkätinen versio
Constant force spring in house winding direction

Asennus ja käyttö
constant force spring in house dimensions
  1. Säädöt voidaan tehdä ainoastaan nauhan ollessa venytettynä suurimpaan vedettävään pituuteensa
  2. Yksikkö on voideltu ja huoltovapaa
  3. Venytys täytyy aina tehdä suoraan: älä venytä nauhaa siten, että se voi esim. naarmuuntua koteloa vasten.
  4. Älä päästä nauhaa irti sen palautuessa koteloon
  5. Nauhaa ei saa maalata
  6. Kaikki säädöt pitää tehdä 1/4-kierroksittain

Tarvittavaa jousijännitettä voidaan nostaa ja laskea kiertämällä säätöyksikköä myötä- tai vastapäivään.
