Kaasujousien kumipalkeet - Suoja likaa vastaan

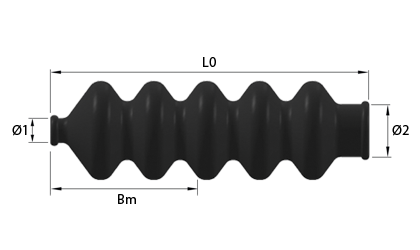

Tekninen piirustus - Kumipalkeet

Kumipalkeet ovat varastotuotteita ja voidaan toimittaa seuraavana päivänä. Nopeasti toimitettavat kumipalkeet!

Kumipalkeemme on kehitetty pääasiassa kaasujousiamme varten. Niitä voidaan kuitenkin käyttää myös muihin tarkoituksiin. Kumipalkeet kiinnitetään kiinnitysliuskoilla, mikä pidentää männänvarren ja siten myös kaasujousen käyttöikää. Materiaali kestää UV-säteilyä, öljyä jne. Jos kaasujousi asennetaan likaiseen ympäristöön, se on hyvä suojata lialta ja tahroilta käyttämällä kumipalkeita.

Rajaa
Listausvalinnat
L0 - Kuormittamaton pituus (mm)
Ø1 - Mäntä halkaisija (mm)
Ø2 - Sylinterin halkaisija (mm)
Soveltuu iskunpituudelle
Bm - Pituus kuormitettuna (mm)

Tuotteet 1-10 / 13

Sivu
per sivu
Aseta laskevaan järjestykseen
Ø1
Mäntä halkaisija (mm)
Ø2
Sylinterin halkaisija (mm)
Soveltuu iskunpituudelle L0
Kuormittamaton pituus (mm)
Bm
Pituus kuormitettuna (mm)
Tuotenro Tekninen piirustus Vertaa Lue lisää 3D CAD Varasto Näytä hinnat - Lisää ostoskoriin
6,00 15,00 20mm
40mm
80,00 40,00 BEL-6-50 BEL-6-50 475
6,00 15,00 50mm
60mm
73mm
75mm
80mm
90mm
100mm
160,00 69,00 BEL-6-100 BEL-6-100 205
6,00 15,00 120mm
140mm
150mm
170mm
180mm
200mm
265,00 97,00 BEL-6-200 BEL-6-200 233
8,00 18,00 50mm
60mm
96,00 48,00 BEL-8-60 BEL-8-60 221
8,00 18,00 75mm
80mm
90mm
95mm
100mm
120mm
180,00 76,00 BEL-8-120 BEL-8-120 222
8,00 18,00 140mm
150mm
160mm
170mm
180mm
200mm
306,00 130,00 BEL-8-180 BEL-8-180 211
8,00 18,00 220mm
250mm
375,00 150,00 BEL-8-250 BEL-8-250 229
10,00 22,00 100mm
150mm
245,00 103,00 BEL-10-150 BEL-10-150 208
10,00 22,00 200mm
250mm
365,00 140,00 BEL-10-250 BEL-10-250 205
10,00 22,00 290mm
300mm
350mm
400mm
550,00 180,00 BEL-10-400 BEL-10-400 204
  1. BEL-6-50
    Varastossa: 475
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    Soveltuu iskunpituudelle 20mm
    40mm
    L0 - Kuormittamaton pituus (mm) 80,00
    Bm - Pituus kuormitettuna (mm) 40,00
  2. BEL-6-100
    Varastossa: 205
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    Soveltuu iskunpituudelle 50mm
    60mm
    73mm
    75mm
    80mm
    90mm
    100mm
    L0 - Kuormittamaton pituus (mm) 160,00
    Bm - Pituus kuormitettuna (mm) 69,00
  3. BEL-6-200
    Varastossa: 233
    Ø1 - Mäntä halkaisija (mm) 6,00
    Ø2 - Sylinterin halkaisija (mm) 15,00
    Soveltuu iskunpituudelle 120mm
    140mm
    150mm
    170mm
    180mm
    200mm
    L0 - Kuormittamaton pituus (mm) 265,00
    Bm - Pituus kuormitettuna (mm) 97,00
  4. BEL-8-60
    Varastossa: 221
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    Soveltuu iskunpituudelle 50mm
    60mm
    L0 - Kuormittamaton pituus (mm) 96,00
    Bm - Pituus kuormitettuna (mm) 48,00
  5. BEL-8-120
    Varastossa: 222
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    Soveltuu iskunpituudelle 75mm
    80mm
    90mm
    95mm
    100mm
    120mm
    L0 - Kuormittamaton pituus (mm) 180,00
    Bm - Pituus kuormitettuna (mm) 76,00
  6. BEL-8-180
    Varastossa: 211
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    Soveltuu iskunpituudelle 140mm
    150mm
    160mm
    170mm
    180mm
    200mm
    L0 - Kuormittamaton pituus (mm) 306,00
    Bm - Pituus kuormitettuna (mm) 130,00
  7. BEL-8-250
    Varastossa: 229
    Ø1 - Mäntä halkaisija (mm) 8,00
    Ø2 - Sylinterin halkaisija (mm) 18,00
    Soveltuu iskunpituudelle 220mm
    250mm
    L0 - Kuormittamaton pituus (mm) 375,00
    Bm - Pituus kuormitettuna (mm) 150,00
  8. BEL-10-150
    Varastossa: 208
    Ø1 - Mäntä halkaisija (mm) 10,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    Soveltuu iskunpituudelle 100mm
    150mm
    L0 - Kuormittamaton pituus (mm) 245,00
    Bm - Pituus kuormitettuna (mm) 103,00
  9. BEL-10-250
    Varastossa: 205
    Ø1 - Mäntä halkaisija (mm) 10,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    Soveltuu iskunpituudelle 200mm
    250mm
    L0 - Kuormittamaton pituus (mm) 365,00
    Bm - Pituus kuormitettuna (mm) 140,00
  10. BEL-10-400
    Varastossa: 204
    Ø1 - Mäntä halkaisija (mm) 10,00
    Ø2 - Sylinterin halkaisija (mm) 22,00
    Soveltuu iskunpituudelle 290mm
    300mm
    350mm
    400mm
    L0 - Kuormittamaton pituus (mm) 550,00
    Bm - Pituus kuormitettuna (mm) 180,00

Tuotteet 1-10 / 13

Sivu
per sivu
Aseta laskevaan järjestykseen
Materiaalí

Kumipalkeet on valmistettu NBR-kumista, joka kestää UV-valoa, suolaa ja öljyä. Teoreettinen käyttölämpötila on välillä -20 °C ... +60 °C.

Toleranssit

L0-mitta (pituus kuormittamattomana) on ainoastaan ohjeellinen. Kumipalkeita voidaan vetää ja puristaa, jolloin niiden pituus muuttuu. L0-pituuden muutoksilla ei ole vaikutusta palkeiden käyttökelpoisuuteen.

Palkeiden ei tule hangata/puristua muita esineitä vasten, koska tällöin syntyvä kuluminen aiheuttaa palkeiden vaurioitumisen.

Asennus ja käyttö

Kiinnittäessäsi palkeita käytä puristetun palkeen pituutta. Tämä pituus on ilmoitettu taulukossamme (Bm)

Palkeet on kiinnitettävä ennen kuin päätysovitteet kiinnitetään männänvarteen.

Palkeet on suunniteltu ensisijaisesti kierteitetyille kaasujousille, mutta ne voidaan myös kiinnittää kaasujousiin, joissa on hitsatut lenkit.

Palkeet on kiinnitettävä sylinteriin X mm:n päähän (Bm) sylinterin päästä, missä männänvarsi tulee esiin.

  1. Sylinteriin on merkitty ohut viiva X mm:n päähän (Bm) sylinterin päästä, missä männänvarsi tulee esiin.
  2. Palkeet ohjataan suurempi halkaisija alaspäin männänvartta pitkin ja sylinterin ylitse viivaa kohden.
  3. Palkeet kiinnitetään viimeiseen kumipalaan sylinterillä mukana toimitettua nauhaa käyttäen.
  4. Palkeet kiinnitetään männänvarteen mukana toimitettua nauhaa käyttäen viimeisestä kumipalasta, kun kumin pää on juuri kierteen alapuolella.
  5. Leikkaa nauhan ylijäämä pois.
