Hiiliteräs
Pyöreästä langasta valmistetut aaltojouset on tehty hiiliteräksestä. Niitä voidaan käyttää aksiaalisesti ahtaissa tiloissa, mutta ne tuottavat silti huomattavan voiman.
97-70026-description
Hiiliteräs
97-70015-description
Ruostumaton 302
Rajaa
Listausvalinnat

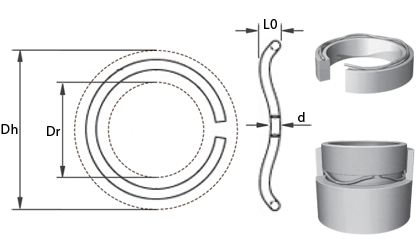

| Näytä hinnat - Lisää ostoskoriin | Materiaalí | d Langan paksuus (mm) |
L0 Kuormit-tamaton pituus (mm) |
L1 Kuormitettu korkeus (mm) |
Aaltojen määrä (Kpl.) |
Dh Reiän halkaisija (mm) |
Dr Akselin halkaisija (mm) |
F1 Voima (N) |
Tuotenro | Varasto | Tekninen piirustus | Lue lisää | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hiiliteräs | 0,79 | 1,57 | 1,32 | 3,00 | 12,70 | 10,36 | 156,00 | RW-0050 |
|
|||||
| Ruostumaton 302 | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | N/A | RW-0062-S17 |
|
|||||
| Hiiliteräs | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | 223,00 | RW-0062 |
|
|||||
| Hiiliteräs | 1,14 | 2,34 | 1,93 | 3,00 | 19,05 | 15,95 | 312,00 | RW-0075 |
|
|||||
| Hiiliteräs | 1,30 | 2,64 | 2,18 | 3,00 | 22,23 | 18,80 | 356,00 | RW-0087 |
|
|||||
| Hiiliteräs | 1,42 | 2,95 | 2,41 | 3,00 | 25,40 | 21,72 | 401,00 | RW-0100 |
|
|||||
| Hiiliteräs | 1,42 | 3,07 | 2,41 | 4,00 | 34,93 | 31,06 | 534,00 | RW-0137 |
|
|||||
| Hiiliteräs | 1,52 | 3,23 | 2,59 | 3,00 | 28,58 | 24,56 | 445,00 | RW-0112 |
|
|||||
| Hiiliteräs | 1,52 | 3,25 | 2,59 | 4,00 | 38,10 | 34,01 | 579,00 | RW-0150 |
|
|||||
| Hiiliteräs | 1,65 | 3,48 | 2,79 | 4,00 | 41,28 | 36,68 | 623,00 | RW-0162 |
|
- RW-0050Varastossa: 37
Materiaalí Hiiliteräsd - Langan paksuus (mm) 0,79L0 - Kuormit-tamaton pituus (mm) 1,57L1 - Kuormitettu korkeus (mm) 1,32Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 12,70Dr - Akselin halkaisija (mm) 10,36F1 - Voima (N) 156,00
- RW-0062-S17Varastossa: 43
Materiaalí Ruostumaton 302d - Langan paksuus (mm) 0,97L0 - Kuormit-tamaton pituus (mm) 1,96L1 - Kuormitettu korkeus (mm) 1,63Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 15,88Dr - Akselin halkaisija (mm) 13,13F1 - Voima (N)
- RW-0062Varastossa: 162
Materiaalí Hiiliteräsd - Langan paksuus (mm) 0,97L0 - Kuormit-tamaton pituus (mm) 1,96L1 - Kuormitettu korkeus (mm) 1,63Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 15,88Dr - Akselin halkaisija (mm) 13,13F1 - Voima (N) 223,00
- RW-0075Varastossa: 25
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,14L0 - Kuormit-tamaton pituus (mm) 2,34L1 - Kuormitettu korkeus (mm) 1,93Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 19,05Dr - Akselin halkaisija (mm) 15,95F1 - Voima (N) 312,00
- RW-0087Varastossa: 10
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,30L0 - Kuormit-tamaton pituus (mm) 2,64L1 - Kuormitettu korkeus (mm) 2,18Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 22,23Dr - Akselin halkaisija (mm) 18,80F1 - Voima (N) 356,00
- RW-0100Varastossa: 13
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,42L0 - Kuormit-tamaton pituus (mm) 2,95L1 - Kuormitettu korkeus (mm) 2,41Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 25,40Dr - Akselin halkaisija (mm) 21,72F1 - Voima (N) 401,00
- RW-0137Varastossa: 2
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,42L0 - Kuormit-tamaton pituus (mm) 3,07L1 - Kuormitettu korkeus (mm) 2,41Aaltojen määrä - (Kpl.) 4,00Dh - Reiän halkaisija (mm) 34,93Dr - Akselin halkaisija (mm) 31,06F1 - Voima (N) 534,00
- RW-0112Varastossa: 5
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,52L0 - Kuormit-tamaton pituus (mm) 3,23L1 - Kuormitettu korkeus (mm) 2,59Aaltojen määrä - (Kpl.) 3,00Dh - Reiän halkaisija (mm) 28,58Dr - Akselin halkaisija (mm) 24,56F1 - Voima (N) 445,00
- RW-0150Varastossa: 8
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,52L0 - Kuormit-tamaton pituus (mm) 3,25L1 - Kuormitettu korkeus (mm) 2,59Aaltojen määrä - (Kpl.) 4,00Dh - Reiän halkaisija (mm) 38,10Dr - Akselin halkaisija (mm) 34,01F1 - Voima (N) 579,00
- RW-0162Varastossa: 8
Materiaalí Hiiliteräsd - Langan paksuus (mm) 1,65L0 - Kuormit-tamaton pituus (mm) 3,48L1 - Kuormitettu korkeus (mm) 2,79Aaltojen määrä - (Kpl.) 4,00Dh - Reiän halkaisija (mm) 41,28Dr - Akselin halkaisija (mm) 36,68F1 - Voima (N) 623,00
Materiaalí
SAE 1070/1090
Toleranssit
Voima (F1): Ohjeellinen.
Muuta
Aaltojouset voidaan hankkia myös ruostumattomana, mutta niitä varastoidaan vain Hiiliteräs - SAE 1070/1090 versiona.
